Přehled konektorů

Univerálnost USB-C konektoru jej předurčuje nahradit celou řadu v současnosti používaných konektorů a rozhraní. Na tomto místě vám pro snadnější orientaci přinášíme přehled těch nejpoužívanějších:

Univerzální konektory

 usb-c

USB-C

  • rychlost až 10 Gbps (některé kabely a příslušenství s konektorem USB-C nemusí podporovast rychlosti standardu USB 3.1 Gen2)
  • univerzální konektor pro všechny typy zařízení
 tb3

Thunderbolt 3

  • rychlost až 40 Gbps
  • není plně kompatibilní se standardem USB 3.1
  • univerzální konektor pro všechny typy zařízení (rozměrově shodný s USB-C)
 tb2

Thunderbolt 2

  • rychlost až 20 Gbps
  • podpora videa v rozlišení 4K

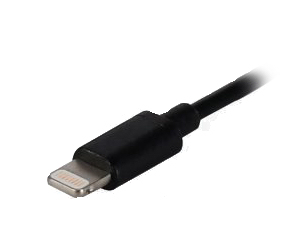

 lightning

Lightning

  • v závislosti na kabelu a zařízení rychlost až 480 Mbps (USB 2.0)
  • s pomocí adaptérů podporuje i přenos videa a zvuku
  • s odpovídajícím kabelem schopen využít větší napájecí proud standardu USB-C



Datové konektory

 usb2-a

USB 2.0 typ A

  • rychlost až 480 Mbps
  • nejčastěji pro počítače, notebooky, flash disky, externí disky, myši, klávesnice a další příslušenství
usb2-b

USB 2.0 typ B

  • rychlost až 480 Mbps
  • nejčastěji pro tiskárny, skenery, externí 3.5" disky a externí mechaniky
usb2_mini

USB mini

  • rychlost až 480 Mbps
  • dříve často pro mobilní telefony, digitální fotoaparáty a externí disky

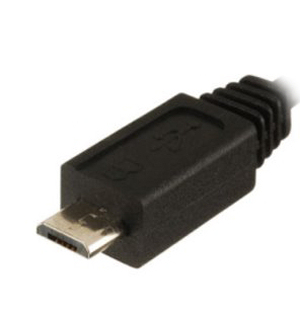

usb2_micro

USB 2.0 micro

  • rychlost až 480 Mbps
  • nejčastěji pro mobilní telefony, externí disky, digitální fotoaparáty a podobné příslušenství
usb3-a

USB 3.0 typ A

  • rychlost až 5 Gbps (až 10 Gbps pro USB 3.1 Gen2)
  • nejčastěji pro počítače, notebooky, flash disky, externí disky

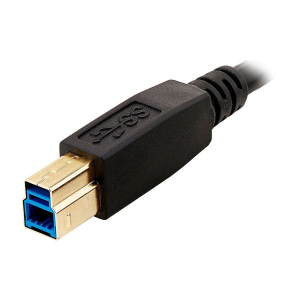

usb3-b

USB 3.0 typ B

  • rychlost až 5 Gbps (až 10 Gbps pro USB 3.1 Gen2)
  • nejčastěji pro tiskárny, skenery, externí 3.5" disky a externí mechaniky

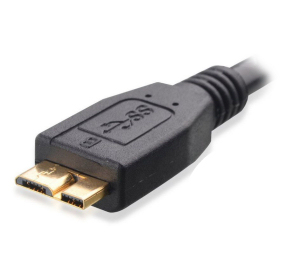

usb3_micro

USB 3.0 micro

  • rychlost až 5 Gbps (až 10 Gbps pro USB 3.1 Gen2)
  • nejčastěji pro externí 2.5" disky

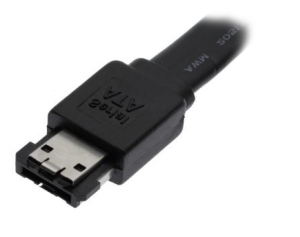

 esata

eSATA

  • rychlost až 6 Gbps ve standardu SATA III
  • pro připojení externích disků

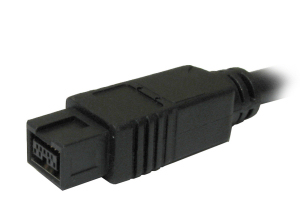

 fw800

FireWire 800

  • rychlost až 3,2 Gbps
  • nejčastěji pro přenos dat, síťové aplikace a multimediální zařízení
 fw400

FireWire 400

  • rychlost až 400 Mbps
  • nejčastěji pro přenos dat, síťové aplikace a multimediální zařízení

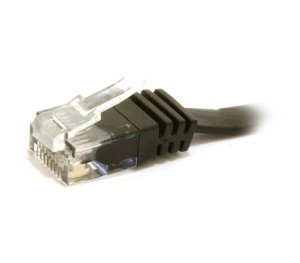

 rj45

RJ45 ethernet

  • rychlost až 10 Gbps v závislosti na kabelu a zařízeních
  • pro síťové aplikace
 serial

Sériový port

  • rychlost až 115 kbps
  • starší rozhraní pro většinu počítačových periferií

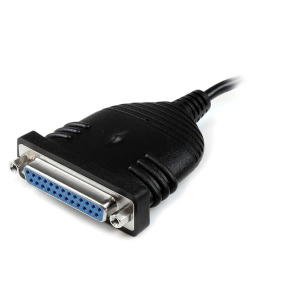

 parallel

Paralelní port

  • rychlost podle verze až 16 Mbps
  • starší rozhraní zejména pro tiskárny a externí mechaniky



Audio-video digitální konektory

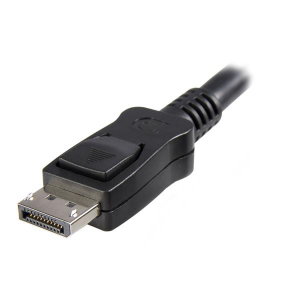

 dp_cable

DisplayPort

  • ve verzi 1.4 podpora rozlišení až 8K (7680 x 4320) při 60 Hz
  • s využitím adaptérů zpětně kompatibilní s HDMI, DVI nebo VGA

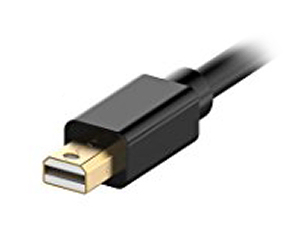

 miniDP

mini DisplayPort

  • ve verzi 1.2 podpora rozlišení až 4K (4096 x 2160)
  • s využitím adaptérů zpětně kompatibilní s HDMI, DVI nebo VGA

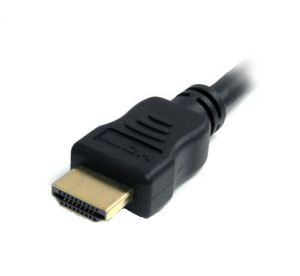

 hdmi

HDMI

  • dle verze standardu podpora rozlišení až 8K (7680 x 4320) při 60 Hz (HDMI 2.1)
  • možnost přenosu až 32-kanálového nekomprimovaného zvuku



Video digitální konektory

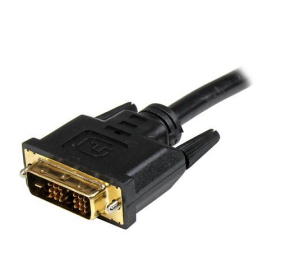

 dvi

DVI

  • standardně podpora fullHD rozlišení (1920 x 1200)
  • DualDVI podporuje až 2560 x 1600
  • konektor typu DVI-I integruje přenos digitálního i analogového signálu v jednom konektoru



Video analogové konektory

 vga

VGA

  • v závislosti na kvalitě kabelu schopen přenášet analogový video signál v rozlišení až QXGA (2048 x 1536)



Audio analogové konektory

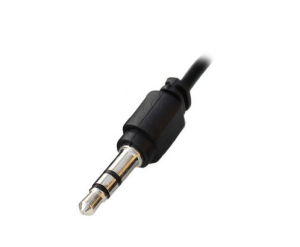

 jack

jack 3.5 mm

  • nejrozšířenější konektor pro přenos zvuku
  • v různých verzích pro přenos mono/stereo výstupu a příp. mikrofonního vstupu
  • v některých specifikacích používán i pro přenos videa
